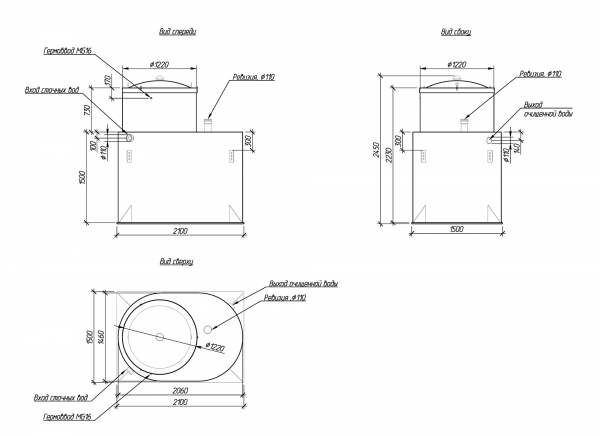

Автономная канализация Alta Bio 10

Alta Bio - биохимическая установка для очистки сточных вод. Химикаты (таблетированный коагулянт Alta Septik Power Tab) добавляются в сточные воды путем размещения контейнера с химикатом на корпусе унитаза. При смыве воды из унитаза часть реактива попадает в отстойник, где и происходит насыщение стоков препаратом, содержащимся в контейнере.

В системах Alta Bio 7 UV+ и 10 UV+ емкость с жидким коагулянтом Alta устанавливается в специальном отсеке в корпусе станции.

Дозация коагулянта в системе Alta Bio 7 UV+ и 10 UV+ организованна в автоматическом режиме и строго синхронизирована с реальной производительностью станции, что позволяет не только экономить коагулянт, но и удерживает заявленный уровень очистки при пиковых нагрузках, а так же продлевает срок службы фильтрующего элемента напорного фильтра блока УФ обеззараживания.

Нижняя часть установки разделена на 3 секции. Сточные воды проходят первую, вторую и третью камеры отстойника последовательно. Объём первой секции составляет 50%, а второй и третьей – по 25% от общего объема отстойника. В каждой секции встроены Т-образные переливы. В верхней части установки располагается биологическая секция, в которой находится биофильтр (специальный материал разработанный компанией Alta Group). Циркуляционный насос забирает отстоявшуюся воду из третьей секции и разбрызгивает её многократно через форсунки над наполнителем фильтра для дополнительной фильтрации стока.

Фильтр является местом обитания микроорганизмов, которые ускоряют процессы разложения биомассы, после чего происходит окисление веществ, содержащих азот, до нитратов и нитритов с последующим выделением азота в первой камере системы. Включение циркуляционного насоса происходит по заданию таймера, расположенного в герметичном узле подключения.

В системах Alta Bio 7 UV+ и 10 UV+ установлена уникальная система обеззараживания осадка, которая способствует уничтожению яиц гельминтов, обеспечивает безопасность прямого контакта с осадком при обслуживании станции и позволяет использовать осадок, например, в качестве удобрения с последующим компостированием.

Дозация овицидного препарата для обеззараживания осадка организованна в автоматическом режиме и строго синхронизирована с реальной производительностью станции, что позволяет не снижать уровень обеззараживания при пиковых нагрузках и экономит реагент при недостаточном стоке. Емкость с жидким препаратом устанавливается в специальном отсеке в корпусе станции.

В системах Alta Bio 3+, 5+, 7+ и 10+ интегрирован колодец для сбора очищенной воды и установлен дренажный поплавковый насос, для обеспечения напорного выброса очищенной воды. Система необходима в условиях, когда нет возможности организовать утилизацию очищенной воды в самотечном режиме.

В системах Alta Bio 7 UV+ и 10 UV+ интегрирован блок УФ обеззараживания.

Очищенная вода после биореактора поступает в напорный фильтр со специальной загрузкой Alta Sorbent и далее на обеззараживание с помощью УФ лампы.

В напорном фильтре блока происходит окончательная доочистка воды до требуемых значений концентрации взвешенных веществ в ней, соответствующих требованиям к сбросу в водоемы рыбохозяйственного назначения. В напорный фильтр вода подается насосом. На фильтре расположен шестиходовой вентиль для промывки загрузки. Время промывки определяется значениями на манометре.

Блок УФ обеззараживания позволяет практически полностью уничтожить патогенные микроорганизмы. В бактерицидных установках применяются источники непрерывного ультрафиолетового излучения, которые воздействует на водную среду через специальный материал в диапазоне длин волн 180-300 нм.

Принцип работы Alta Bio

Очевидные преимущества станций Alta Bio:

Для эффективной очистки канализационного стока его необходимо сначала очистить от тяжелых взвешенных частиц. Осаждение тяжелых частиц должно происходить в камерах-отстойниках как это делается на промышленных очистных. Поэтому станции Alta Bio в нижней части представляют собой самотечные отстойники с переливом между камерами. В верхней части станции Alta Bio находится биореактор, в котором живут и развиваются аэробные бактерии для жизнедеятельности которых необходим воздух. В нижней же части станции живут и развиваются анаэробные бактерии, для жизнедеятельности которых не нужен воздух. Т.е. станции Alta Bio используют в процессе работы всю возможную биологию и имеют полное право называться станциями биологической очистки, а не просто септиками. Кроме того компания Alta Group разработала и запатентовала целый ряд дополнительных видов оборудования и препаратов по очистке стока.

Выход очищенной воды из станций Alta Bio находится на глубине 60-85 см от поверхности земли. В некоторых случаях нет возможности скидывать со станции очищенную воду самотечным способом. Это такие случаи, когда грунт не имеет песчаных прослоек и грунт - это сплошная глина. В таких случаях необходимо устанавливать септик (станцию биологической очистки) с принудительным удалением очищенной воды. В линейке серийной продукции это станции с индексом «+» такие как Alta Bio 3+, Alta Bio 5+, Alta Bio 7+, Alta Bio 10+. В этом случае в септике предусмотрена дополнительная перегородка для второго дренажного насоса Kärcher (Германия), который работает от своего поплавка и под напором выбрасыает из станции очищенную воду туда, куда направлена эта напорная труба. Т.к. очищенная вода выбрасывается из станции под напором, то не имеет значения глубина заложения трубы и расстояние от очистного сооружения. Труба в любом случае прокладывается с уклоном.

Кроме того, необходимо обратить внимание на тот факт, что из электрического оборудования в станциях установлены только дренажные насосы фирмы Kärcher (Германия), что гарантирует минимальные расходы, а зачастую и вообще их отсутствие, на ремонт и замену электрооборудования.

Преимущества систем биологической очистки Alta Bio

Обслуживание 1 раз в год. Достаточно раз в год вызывать ассенизаторную машину, водитель которой (даже без вашего участия) откачает избыточный ил из всех камер очистного сооружения. После откачки необходимо заполнить станцию водой и станция может продолжать работать без дополнительных вложений. Принципиально с септиком больше ничего делать не нужно.

Станция условно независима. Это заключается в том, что станция по своему устройству полностью самотечна и имеет в своей конструкции отстойник. Если выходит из строя насос подачи на биореактор или вдруг отключили электричество (или пропало питание на станцию по другим причинам), то станция продолжает работать в самотечном режиме. В этом случае водопотребление в доме можно не снижать, поскольку станция не выйдет в аварийный режим, не затопится, и не выйдут из строя электроприборы. После подачи электропитания насос автоматически начинает работать в установленном режиме и станция почти сразу выходит в паспортный режим работы. Стоит заметить, что вся биомасса, вся биологическая загрузка находится над поверхностью стоков (над камерами) в очистной станции Alta Bio и, поэтому, биологическая очистка происходит над зеркалом воды, на поверхности. Поэтому при отключении электричества она не затапливается, не выливается и продолжает существовать и при поступлении электричества возобновляется орошение биозагрузки стоком. Станция очень быстро выходит в паспортный режим. Этим же обусловлено то, что станция не требует консервации и откачки на зиму. При отъезде на долгое время станцию необходимо отключить от сети питания. По возвращении нужно просто включить вилку в розетку, станция заработает и быстро войдет в паспортный режим. При отъезде не на долгое время можно не отключать и тогда один раз в час будет включаться насос и в течение 15 минут будет прогонять сток по очистному сооружению Alta Bio.

Рециркуляционный насос – это дренажный насос производства фирмы Kärcher. Рециркуляционный насос забирает сток из третьей камеры септика. Сама станция «не боится» мусора – бумага, бычки, детские игрушки – все, что может пролететь через канализационную трубу диаметром 110 мм ни каким образом не повредит станции. До насоса ничего, кроме жидкой фракции, дойти не может, т.к. он расположен в верхней трети очистного сооружения. Проходное отверстие у насоса целых 3 см!

Коагулянт. Коагулянт помогает станции удерживать фосфор. На сегодняшний день компания Alta Group единственная компания, которая предлагает использовать коагулянт. Ведь коагулянт, связывая фосфор, предотвращает зарастание и заболачивание траншей (в случае открытого сброса стока в траншею). Основными функциями коагулянта можно считать:

1. Удерживание фосфора в очистном сооружении посредством химических реакций. Фосфор – это серьезный катализатор роста и при скидывании на открытый грунт и он будет зарастать, а при скидывании в водоем будут зарастать верхние слои водоема и он будет превращаться в болото.

2. Укрупнение мелких частиц, которым нужно больше времени, чтобы выпасть в осадок. Мелкие частицы укрупняются до более крупных, которые под своей тяжестью быстрее выпадают в осадок.

Коагулянт выпускается в виде брикетов в специальных мыльницах, которые подвешиваются на унитаз. Со спуском воды в унитазе коагулянт попадает в сток.

В станциях Alta Bio используется коаулянт виде брикетов в специальных мыльницах, которые подвешиваются на унитаз и дозируются при смыве воды. Станции серии +UV (ультрафиолетовое обеззараживание) оснащены системой дозации коагулянта в жидком виде. В этом случае коагулянт поставляется в канистрах и заливается в специальный бак в системе и дозируется строго в соответствии с реальной производительностью станции.

Простое подключение станции к электропитанию

Элементы подключения электопитания располагаются в специальной герметичной гильзе. В гильзе находится модуль управления Alta Module, к которому подключен рециркуляционный насос (пр-во Германия). Модуль управления станцией Alta Module включает насос на 15 минут один раз в час. Для повышения эффективности очистки стока модуль можно перенастроить на время работы 15, 20, 25, 35 минут. При установке станции необходимо снять крышку, завести питающий кабель, подключить к специальному разъему и, используя герметик, закрыть крышку.

Сброс очищенной воды в водоем

Честно говоря очищенную воду сбрасывать в водоем без обеззараживания нельзя. Эта вода содержит очень много разнообразных бактерий в больших концентрациях, которые будут продолжать развиваться в водоеме и нарушать водный баланс. Очищенную воду необходимо обеззараживать перед сбросом ее в водоем.

Начиная со станций производительностью 1,5 м.куб. и более в линейке Alta Bio компания Alta Group дополнительно укомплектовывает станции блоком ультрафиолетового обеззараживания Alta Bio Clean. Этот блок является дополнительным оборудованием, а в наименовании продукции появляется дополнительная информация (UV).

Конструктивно станции с блоком УФ обеззараживания отличаются наличием сухой камеры, которая не может подвергнуться затоплению. Одна часть станции это обычная станция биологической очистки стока Alta Bio с привычным биореактором и отстойником, а другая часть - это сухая камера оборудования, в котором расположен блок УФ обеззараживания.

Сорбционный фильтр окончательно очищает воду после первой части станции Alta Bio от мельчайших взвесей, после чего вода по трубам поступает в модуль ультрафиолетовой очистки, где сток (вода) проходит через ультрафиолетовую лампу. После УФ лампы сток можно скидывать в водоем. Сроки службы ламп зависят от интенсивности использования станции: при паспортной загруженности станции лампу необходимо заменять каждые 9000 часов. Ресурс лампы 9000 часов. Работа лампы синхронизирована с реальной производительностью станции. О выработки ресурса лампы сигнализирует специальный индикатор на корпусе лампы.

В блоке УФ очистки уже встроен блок дозации коагулянта в жидком виде. Коагулянт дозируется автоматически в соответствии с реальной производительностью станции.

В станциях Alta Bio 7+UV и Alta Bio 10+UV в «сухую» камеру устанавливается канистра с жидким коагулянтом. Дозирование происходит по мере поступления стока, т.е. если стока поступает меньше, чем заявлено, то, соответственно, и коагулянта будет расходоваться меньше.

Полное обеззараживание осадка. Овицидный препарат

В станциях Alta Bio 7+ можно установить систему обеззараживания осадка. Осадок нельзя откачивать на собственный участок и компостировать или утилизировать самостоятельно без дополнительного обеззараживания. Осадок – это высококонцентрированный шлам, который содержит очень много ядов, солей и тяжелых металлов. Также в осадке очень активно развиваются яйца гельминтов.

Бактерицидный препарат, который мы дозируем в систему обеззараживания осадка в приемную камеру – это натуральный препарат, которые ни каким образом не вредит ни биомассе, ни окружающей среде. Овицидный препарат создает некие дополнительные условия для яиц гельминтов. В этих условиях они развиваются до личинок. Развившись до личинок они погибают, поскольку не находятся в теле животного организма и не получают никакого питания. Таким образом, за 6 часов мы уничтожаем 99% яиц гельминтов. Но, тем не менее, мы не можем со стопроцентной уверенностью утверждать, что осадок можно использовать на участке в качестве удобрения плодово-ягодных культур.

Оборудование станций Alta Bio

В станциях Alta Bio установлены надежные насосы известной марки Kärcher (пр-во Германия). Претензий к качеству насосного оборудования и обращений, связанных с выходом из строя насосов по вине производителя, крайне мало. Фирма Kärcher имеет большое количество сервисных центров по всей России. И в случае поломки насоса можно обратиться в любой сервисный центр Karcher. Гарантийные талоны на насосы прилагаются к документам на станции Alta Bio. В этих гарантийных талонах есть полный перечень дилерских и сервисных центров.

В случае если нет возможности обратиться в сервисный центр фирмы-производителя, то можно заменить сломавшийся насос на насос любой другой фирмы. Можно использовать дренажный насос соответствующей производительности любой другой фирмы.

Обслуживание станции Alta Bio

Автономные системы очистки Alta Bio достаточно просты в обслуживании. Для нормального функционирования необходимо один раз в год производить откачку накопившегося шлама из сепаратора-отстойника. Вместе с этим необходимо промывать фильтры чистой водой из шланга. Так же необходимо добавлять химикат на сливную раковину унитаза по мере его расхода. Химикат поставляется в контейнерах, легко крепящихся к чаше унитаза.

В системах Alta Bio 7 UV+ и 10 UV+ применяется жидкий коагулянт, емкость с которым устанавливается в специальный отсек в корпусе станции. Жидкий коагулянт дозируется системой автоматически.

Встроенный блок УФ обеззараживания обслуживается в соответствии с регламентом.

Монтаж и способы водоотведения

Станция поставляется в собранном виде, за исключением вариантов доставки к месту монтажа без горловин по требованию условий перевозки негабаритных грузов.

Конструкция станции Alta Bio — самонесущий резервуар из прочного пластика. Прочность корпуса определена применением пластика толщиной 8 мм, имеющего очень высокие прочностные характеристики, и наличием внутренних технологических перегородок и ребер жесткости.

Станция устанавливается в котлован на ровное дно таким образом, чтобы между стенками Станции и откосами котлована было расстояние не менее 25 см с каждой стороны, а крышка на 0,2 м выше уровня земли. При установке системы отметку крышки относительно уровня земли необходимо спланировать с учетом возможной дальнейшей планировки и подсыпки грунта на участке (например, проведение ландшафтных работ на участке). Планировку надо осуществлять таким образом, чтобы при дожде и таяние снега поверхностные ливневые и талые воды не затапливали станцию.

Станция устанавливается на бетонное основание толщиной 150 мм с двухрядным армированием. Станция имеет специальные монтажные петли для якорения к плите-основанию (анкерным элементам) с помощью синтетических тросов.

Крен при монтаже станции недопустим. Станция монтируется строго по горизонтальному уровню.

Высота уровня грунтовых вод для эксплуатации Станции значения не имеет. После установки Станции на плитуоснование, ее необходимо сразу же заполнить водой с одновременной отсыпкой смеси песка и цемента в пропорции 1/5.

Монтажная схема Alta Bio 7

Монтажная схема Alta Bio 7 OR

Монтажная схема Alta Bio 7 OR (в железобетонный колодец)

Монтажная схема Alta Bio 7+

Монтажная схема Alta Bio 7 UV+

Монтажная схема Alta Bio 10

Монтажная схема Alta Bio 10+

Монтажная схема Alta Bio 10 UV+
